外墻掛板施工工藝

基層處理→施工準備→定位彈線→安裝起始條→安裝陽角柱→安裝陰角柱→安裝J型槽→鋪裝掛板→收頭處理

1、基層處理

本工程外墻為外保溫，保溫材料為單面插絲鋼板網，外墻抹灰前，先將其表面清理干凈，然后用1：1水泥砂漿內滲10%的108膠甩毛，要求甩毛顆粒均勻一致，干硬后灑水養護，然后分層抹壓1:2.5水泥砂漿至20妹妹厚，抹灰層應做到橫平豎直。陰陽角方正，干硬后灑水養護7天，過養護期后在進行外墻掛板的安裝。

2、施工準備

施工前一天將各種主輔材備齊，掛板、陰角柱、陽角柱、起始條、收口條、J型槽及塑料膨脹管、螺釘等材料。

準備號施工工具，連接好施工用電線路。

檢查作業面腳手架是否符合施工要求。

檢查作業面抹灰層的質量是否符合掛板安裝要求。

3、定位彈線

安裝掛板前，必須在墻面彈好橫縱分割線作為掛板安裝的依據。

1）根據外墻水平控制線確定起始條的定位線，并確保起始線是水平的。

2）以起始線為依據，根據掛板規格及膨脹螺釘固定間距彈出橫縱分割線，并作為膨脹螺釘固定的依據。

3）在陰陽角處根據陰陽角的規格彈出陰陽角柱定位邊線，要求垂直。

4、起始條的安裝

1）起始條安裝時，其下邊緣與起始定位線必須重合。

2）起始條與陰陽角柱之間必須留75妹妹的間距，起始條之間保持10mm的間距，防止膨脹所引起的變形。

3）起始條膨脹管固定間距為1000mm，膨脹管釘身長度不小于120mm，以保證固定在結構墻體內，然后，每200mm安裝一個40mm長的固定螺釘，將起始條固定抹灰層上。

5、陰陽角柱的安裝

1）陽角柱安裝時，與頂部保持6mm間距。

2）在最上面的釘槽頂部固定120mm長的螺釘，每個200mm安裝一個40mm長的螺釘，間隔1000mm安裝120mm長的膨脹管螺釘。

3）沿著陽角柱高度方向，每隔400mm增加一個厚1mm，邊長180mm的直角鋼板固定件，加固陽角柱與結構墻的連接。

4）陰角柱的安裝同陽角柱一樣，但不需要安裝加固件，每1000mm安裝一個120mm長的膨脹管螺釘即可。

5）當角柱進行搭接連接時，上面的角柱應搭接在下面的角柱上，并將下面的角柱邊緣剪去25mm。

6、J型槽的安裝

1）窗臺下部J型槽的安裝：切一段J型槽，下料尺寸=窗寬+2倍J型槽的寬度，將J型槽的上面兩端等于J型槽寬度部分切除，根據掛板切割的位置，適當在J型槽下安裝墊片，使J型槽與掛板表面齊平。

2）窗洞兩側J型槽的安裝：切二段J型槽，長度=窗高+2倍J型槽的寬度，將J型槽長與窗高的上下兩端邊剪開，將上面一部分切除，下面正面剪成45°，側邊折入底邊的J型槽內。

3）窗口頂部J型槽的安裝：切一段J型槽，長度=窗高+2倍J型槽的寬，將J型槽的兩端邊剪開，將正面剪成45°，側邊下彎折入側邊的J型槽內，安裝好頂部J型槽。

4）在窗下邊J型槽內安裝收口條，以便將外墻掛板切割后的邊端嵌在里面。

5）對于圓弧窗。J型槽安裝時應事先加熱并彎成同窗一樣的弧度。

6）門洞，陽臺板，空調板周圍J型槽的安裝同窗戶。

7）安裝山墻頂部的J型槽時，其交匯處應切成45°角，其下適當墊加墊片，使J型槽與掛板表面平齊。

7、掛板的安裝

1）掛板的安裝由上向下逐塊進行，將第一層掛板安裝在起始條上，咬合緊密。

2）在釘槽中間安裝螺釘，將外墻掛板固定，螺釘安裝方法與起始條螺釘安裝一致。

3）在外墻掛板板端與角柱及門窗邊緣J型槽之間預留6mm距離。

4）板端搭接時，搭接長度為預制槽的一半，搭接時注意常年風向。

5）每層掛板搭接部位最少互相錯開1米，安裝完4-5層后，及時檢查掛板是否與屋檐、窗戶保持平行，是否與其他墻體上的掛板在同一水平面。

6）當外墻掛板固定好以后，不要用力向上或向下推它。

8、收頭處理

掛板的頂部收頭有兩種方式：屋檐水平方向和山墻邊端。

1）檐墻上掛板的安裝：根據最后的外墻掛板剩余量來切割掛板，將切割好的掛板伸到收口條內固定好即可。

2）山墻邊端掛板的安裝：根據山尖的形狀切外墻掛板，并將它安裝到J型槽內，考慮到板的膨脹應至少預留6mm的凈距。

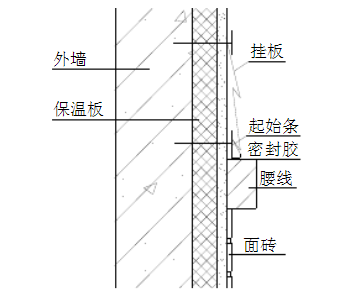

9、腰線節點大樣：

10、安裝時的注意事項

1）除豎向構件的最上面一個螺釘應位于釘槽的頂端外，其余螺釘均釘在釘槽的中間。

2）螺釘不要擰得太緊，應考慮到掛板的熱脹冷縮，釘帽與掛板之間留0.8mm的間距，當掛板被固定后，用手按住掛板，應該能左右移動。

3）螺釘不能直接釘在掛板面上，如果沒有釘槽，應用沖孔器做一個。

4）螺釘應垂直釘入，不能使螺釘彎曲，否則會限制掛板左右移動，如果釘得偏上或偏下，掛板可能會被偏離校準直線。

5）每安裝完一片掛板，應檢查掛板下邊是否與下一層掛板扣牢，且不要太松或太緊。

6）掛板兩端必須釘螺釘，在基本風壓較大地區，螺釘應適當加密。
